سیستم لوله ایستاده
مجموعه های از لوله کشی، شیرها، اتصال های شیلنگی و تجهیزات جانبی نصب شده دریک ساختمان یـا سـازه به همراه اتصالات شیلنگی نصب شده که بتواند آب را به صورت جت یا اسپری به منظـور خـاموش نمـودن آتش، همچنین حفاظت ساختمان وسایل و ساکنین به سر نازل، اسپرینکلر و شیلنگ ها برساند.
چه زمانی از لوله ايستاده بايد استفاده کنيم؟

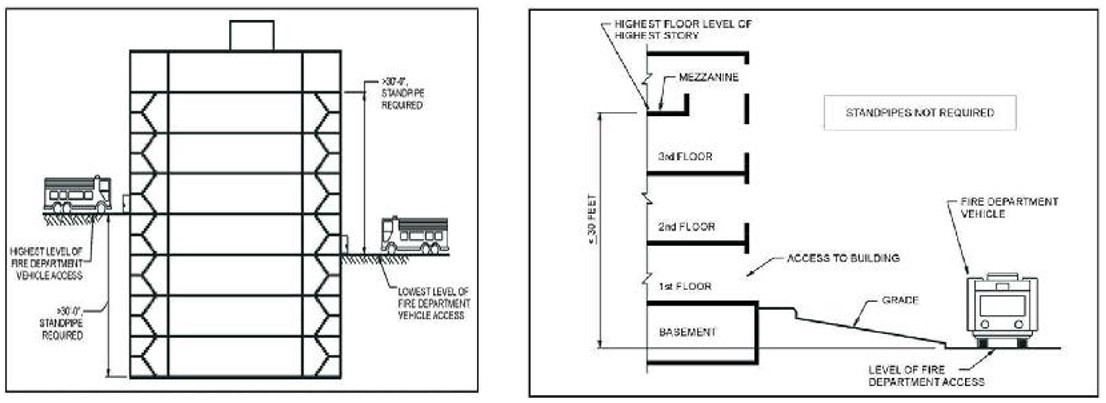

مطابق شکل های صفحه بعد ، در صورتی که ارتفاع کف آخرین طبقه ساختمان ازسطح معبر ( دسترسی ) بیشتر از ٣٠ فوت ( ١.٩ متر ) باشد ، الزام به نصب لوله ایستاده ( Standpipe ) می باشد.
سیستم لوله ایستاده خشک خودکار
سیستم لوله ایستاده که به طور دائم به منبع آب متصل بوده و قـادر بـه تـأمین نیـاز سیسـتم در تمـام زمان ها می باشد. که لوله ها شامل هوا یا نیتروژن تحت فشار بوده و با رها شـدن هـر کـدام (ناشـی از بـاز شـدن یـک شـیر شیلنگی) شیر لوله خشک را بازنموده و اجازه جریان یافتن آب به درون سیستم لوله کشـی تـا بیـرون از شـیر شیلنگی بازشده را میدهد.
سیستم لوله ایستاده تر خودکار
سیستمی است که داخل لوله ها بصورت دائم آب وجود دارد و سیستم دائما به مخزن آبی متصل است که می تواند نیاز سیستم را در همه زمان ها تامین کند و برای در اختیار داشتن آب کاری به جز باز کردن شیر شیلنگ آتش نشانی نیازی نیست. در ایران این سیستم را داریم ، اما نمی توان گفت بصورت اتوماتیک است چون حجم مخزن کم می باشد.
سیستم لوله ایستاده خشك دستی
سيستمی كه به صورت دائم به مخزن آب متصل نيست و برای تامين نياز سيستم صرفا به اتصال سازمان آتش نشانی متكی می باشد.
سیستم لوله ایستاده تر دستی
سیستم لوله ایستادهای که به طور دائم محتوی آب بوده و برای تأمین نیاز سیسـتم‌صـرفاً، بـه اتصـال سـازمان آتش نشانی متکی می باشد.
*سیستم به مخزن در تمام زمان ها متصل است ، اما مخزن به اندازه کافی بزرگ نیست که نیاز سیستم را پاسخگو باشد و نیازمند اتصال سازمان آتش نشانی است.
سیستم لوله ایستاده خشک نیمه خودکار
سیستم لوله ایستادهای که به منظور تأمین آب مورد نیاز سیستم در همه زمان ها به طور دائم بـه منبـع تـأمین آب متصل بوده و آب را در اتصـالات شـیلنگی در قالـب اسـتفاده از وسـیله ای نظیـر شـیر سـیلابی و همچنـین فعالسازی توسط وسیله کنترل از راه دور فراهم مینماید.
سیستم مشترك
سیستم لوله ایستادهای که اسپرینکلرهای خودکار و اتصالات شیلنگی را تغذیه میکند.
زون سیستم لوله ایستاده
تقسيم بندی عمودی سيستم لوله ايستاده بر مبنای محدوده فشار اجزای سيستم.

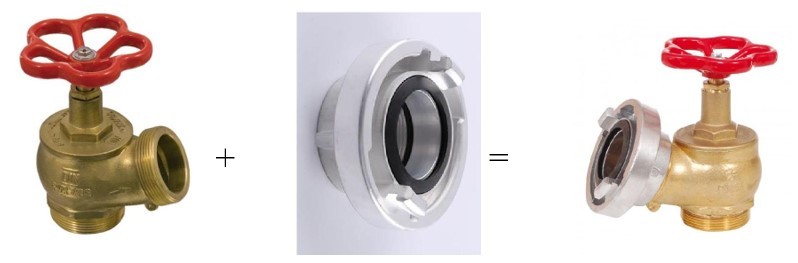

اتصال شیلنگی
ترکیبی از تجهیزات که برای اتصال یک شیلنگ به سیستم لوله ایستاده گفته شده که شامل یک شیر با خروجی رزوه شده می باشند(Angle Valve)

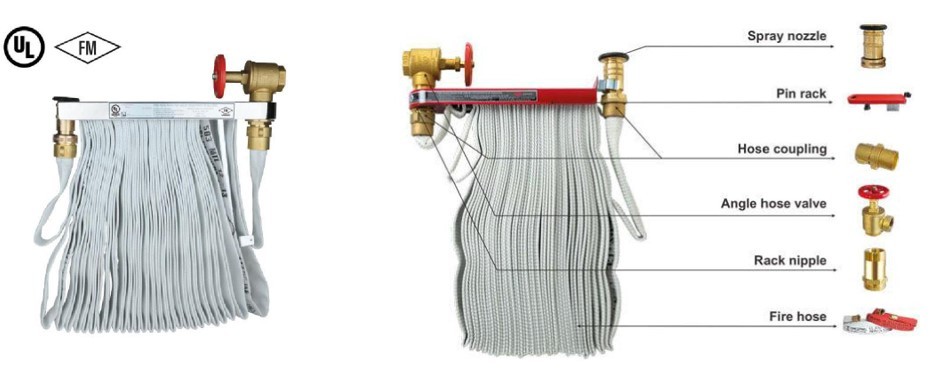

ایستگاه شیلنگی
ترکیبی از هوز رك ، نازل ، شیلنگ و اتصال شیلنگی (Hose Connection) می باشد.
کاس بندي سیستم لوله ایستاده

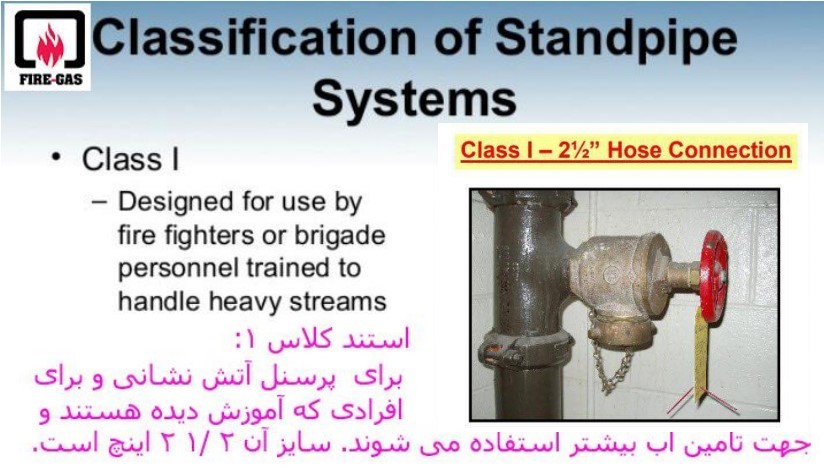

١- سیستم کلاس یک :در این سیستم از اتصالات شیلنگ آتشنشانی با سایز ٢/٢١ اینچ، استفاده میشود. لازم به ذکر است اکثرنیروهای آتش نشانی در ایران، از اتصالات ١ جهت عملیات استفاده کرده و طراحی این کلاس، کارایی چندانی نخواهد داشت.

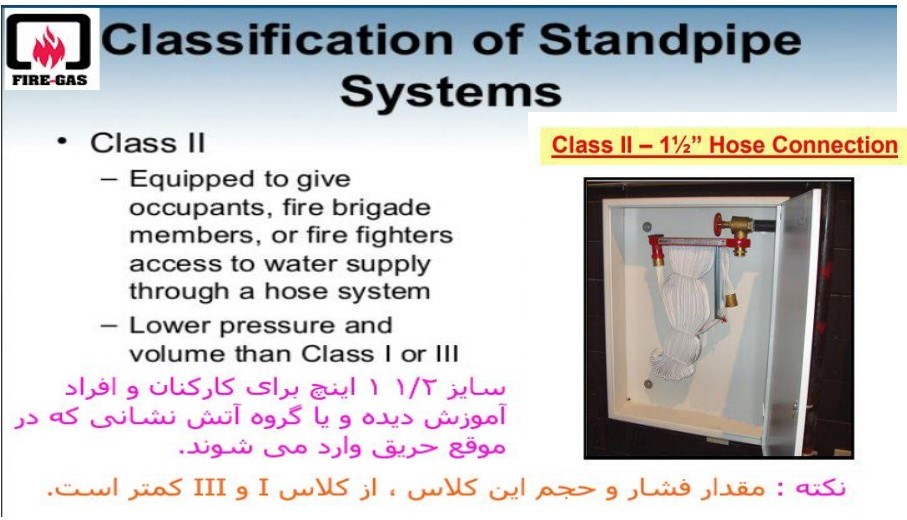

٢- سیستم کلاس دو: در این سیستم از اتصالات شیلنگ آتش نشانی با سایز ١ اینچ، به منظور تأمین آب موردنیاز افراد آموزش دیده یا سازمان آتش نشانی، استفاده میشود.

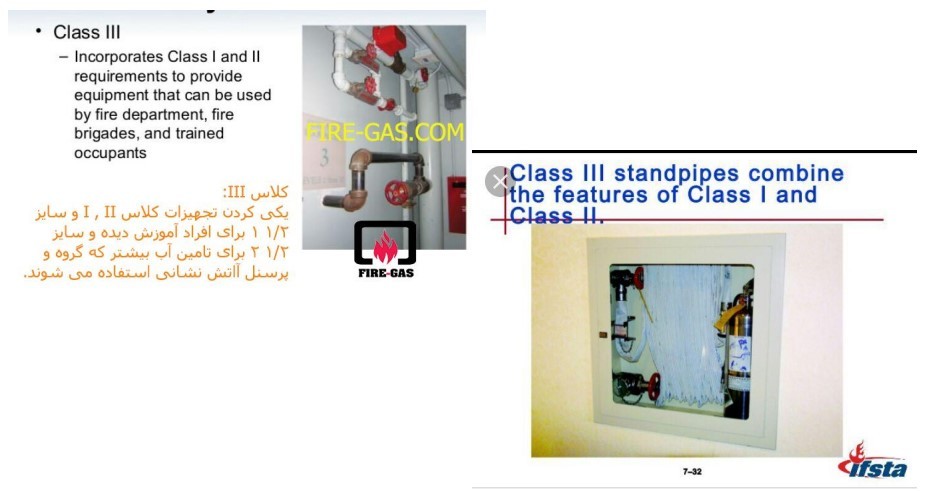

٣- سیستم کلاس سه: در این سیستم از اتصالات شیلنگ آتش نشانی با سایز ١ اینچ، برای تأمین آب موردنیاز افراد آموزش دیده و سازمان آتشنشانی و همچنین سایز٢/١ ٢ اینچ، استفاده میگردد . این سیستم، ترکیبی از کلاسهای یک و دو است .
٤- سیستم کلاس چهار: در این سیستم از اتصالات شیلنگ لاستیکی آتشنشانی با سایز اینچ، به منظور تأمین آب جهت استفاده متصرفین و سایز ١ اینچ، جهت تأمین آب موردنیاز افراد آموزش دیده و سازمان آتش نشانی استفاده میگردد.
