نقشه خوانی

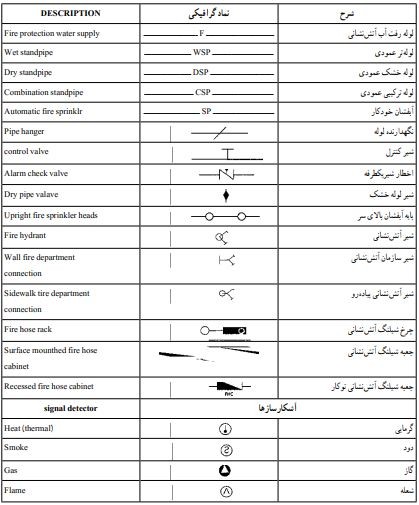

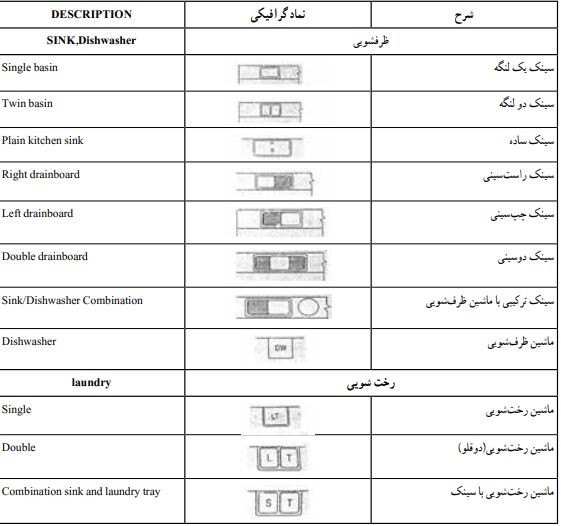

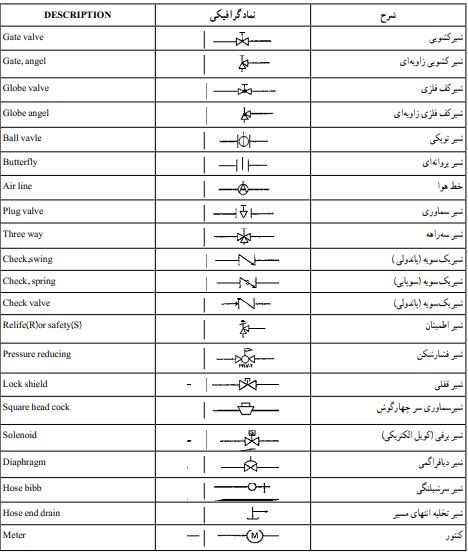

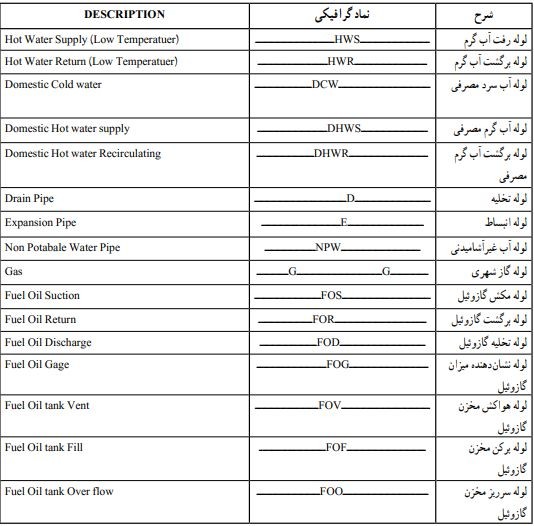

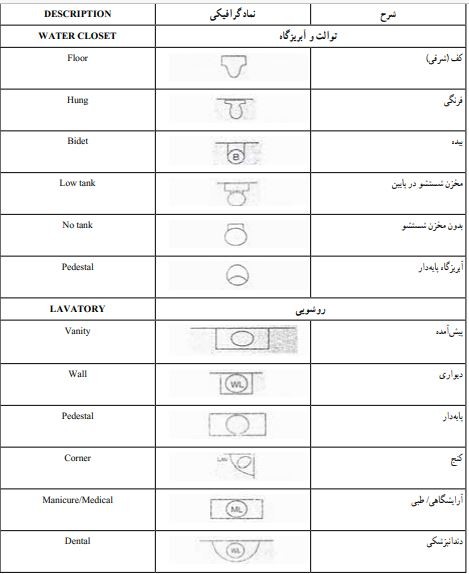

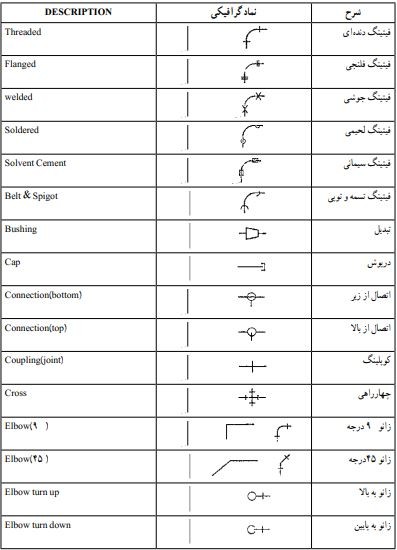

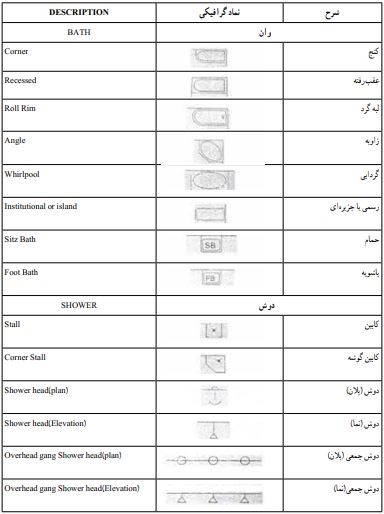

نقشه خوانی نمونه (1) سیستم خشک:

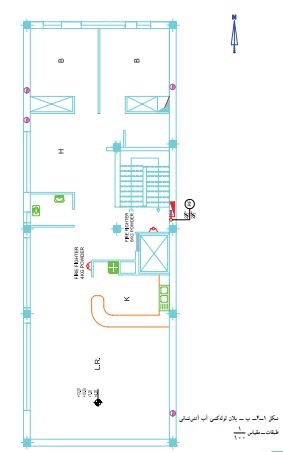

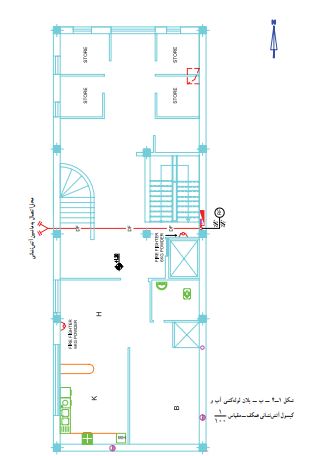

در شکل های 1ــ4 پلان لوله کشی و کپسول های آتش نشانی یک ساختمان مسکونی که دارای زیر زمین و همکف و چهار طبقه روی آن است ترسیم شده است.

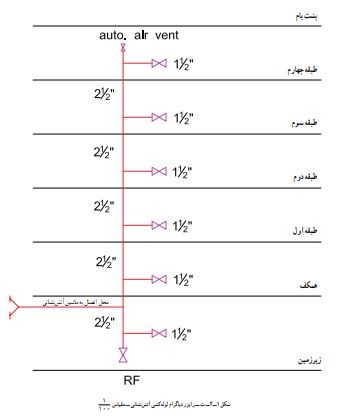

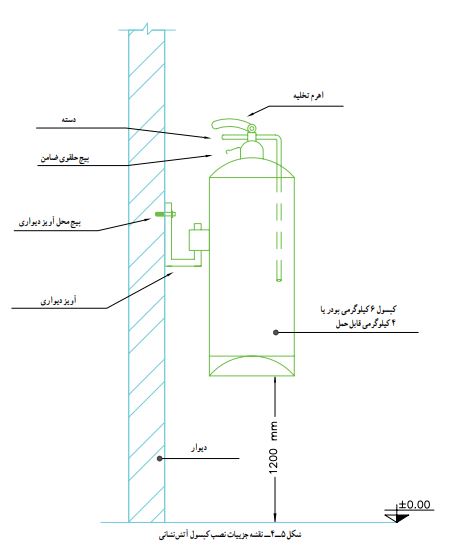

همانطوری که ملاحظه می شود هر طبقه در کنار هر راه پله یک جعبه آتش نشانی( box Fire )و یک کپسول پودر 6 کیلوگرمی در نظر گرفته شده و در کنار هر آشپزخانه داخل واحد طبقات یک عدد کپسول 4 کیلوگرمی پودر قرارداده شده است. جعبه های آتش نشانی طبقات توسط “1/2 1 به هم ارتباط دارند و سپس توسط یک لوله 2 یک لوله “1/2 1 به کنار ورودی ساختمان به شیر سیامی متصل است. شکل 1ــ4 رایزر دیاگرام لوله کشی آتش نشانی را نشان می دهد که در این شکل نحوه اتصال لوله کشی ساختمان به جعبه ها در طبقات و به شیر سیامی در خارج از ساختمان مشخص شده است.

در رایزر دیاگرام در پایین ترین لوله قائم یک شیر تخلیه آب و در انتها یک شیر هوا گیری اتوماتیک در نظر گرفته شده است.

این سیستم لوله کشی را سیستم خشک گویند. چون همیشه داخل لوله ها آب نیست و به هنگام آتش سوزی از طریق شیر سیامی به ماشین آتش نشانی متصل می گردد.

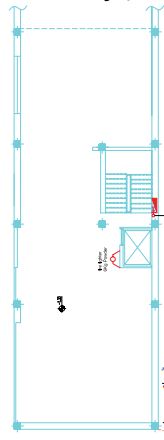

شکل الف-1-4 پلان لوله کشی آب و کپسول آتشنشانی زیرزمین

نقشه خوانی نمونه 2:

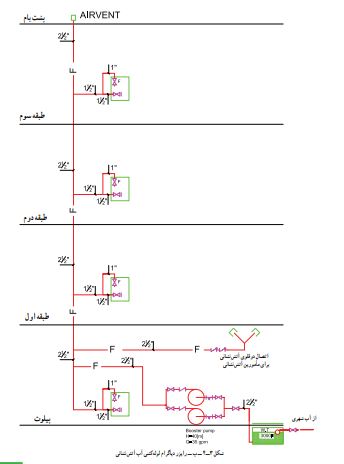

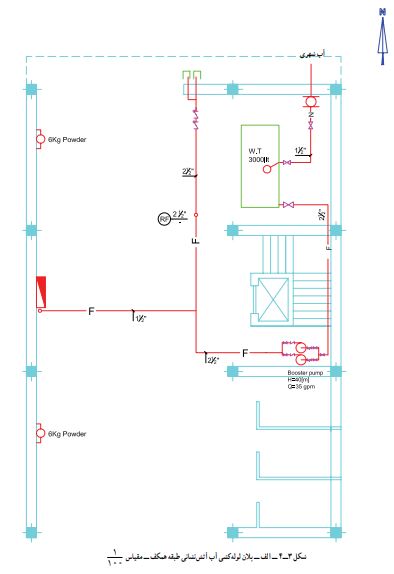

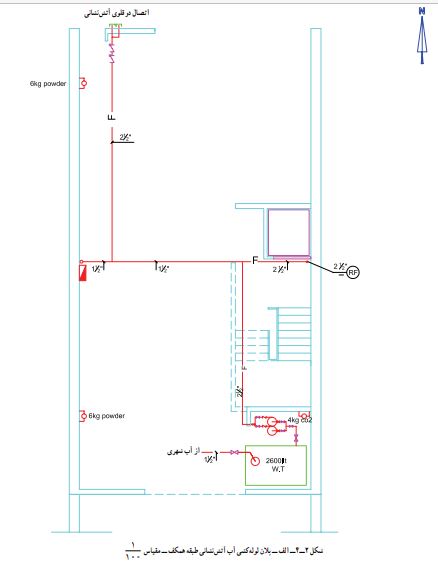

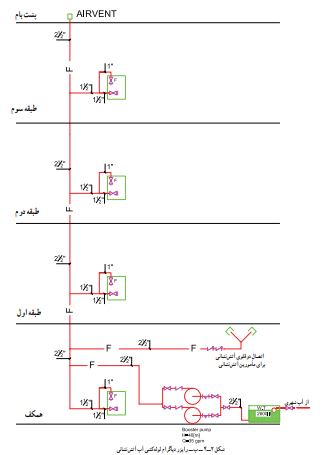

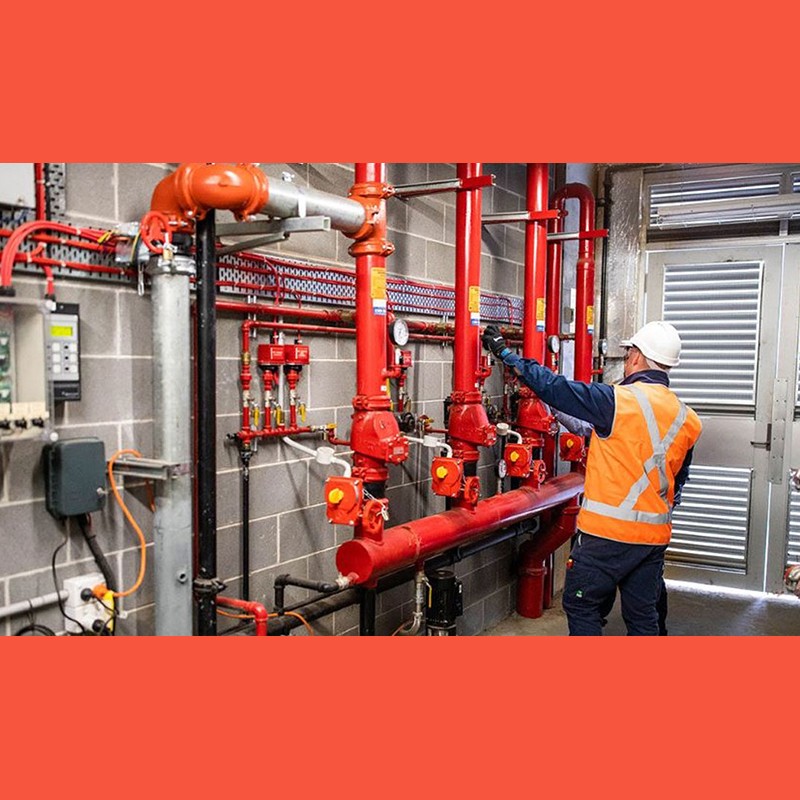

در این نمونه مطابق شکل 2ــ4 علاوه بر این که لوله کشی به ماشین آتش نشانی متصل می گردد به مخزن ذخیره آب و بوستر پمپ آتش نشانی نیز متصل می گردد.

ساختمان مسکونی و دارای 3 طبقه روی پیلوت است. در پیلوت مخزن ذخیره پمپ ها قرار دارد.

در پیلوت مخزن ذخیره پمپ ها قرار دارد. بنابراین سیستم لوله کشی از دو جهت تغذیه می گردد و توسط دو شیر یک طرفه، یکی بعد از شیر سیامی و دیگری در بعد از پمپ قرار دارد.

یکی از پمپ ها به عنوان رزرو در نظر گرفته شده و یک عدد کپسول 4 کیلویی پودر در محل پمپ خانه در نظر گرفته شده است.

تفاوت دیگری که نسبت به نمونه 1 دارد در جعبه های آتش نشانی است که دو لوله به آن وارد می شود.

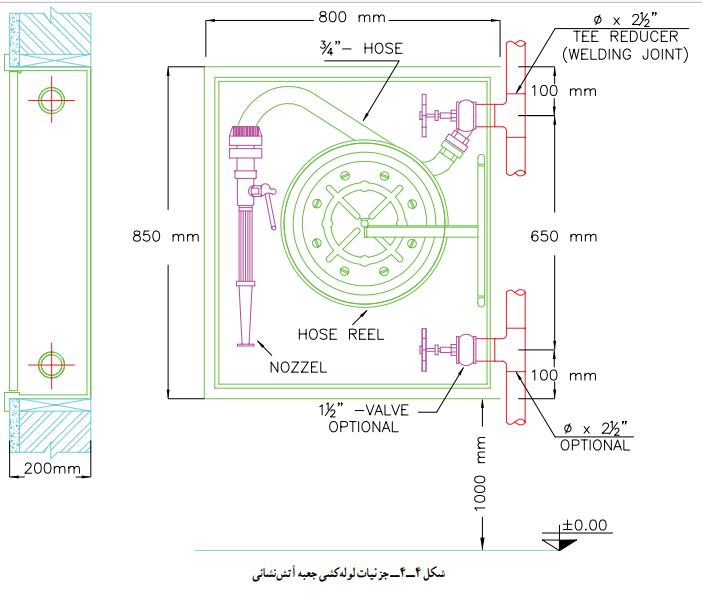

لوله ای به قطر 1″ مربوط به هوزریل (شیلنگ و قرقره) است که دارای یک 1 1′′ به شیر 3′′ است و لوله به قطر شیر فلکه 1′′ و شیلنگ های هیدرانت جعبه متصل شده است که به هنگام آتش سوزی سازمان آتش نشانی برای اطفاء حریق از آن استفاده می کند و از شیلنگ 3′′ برای خاموش نمودن آتش توسط اهالی ساختمان به کار 4 می رود.

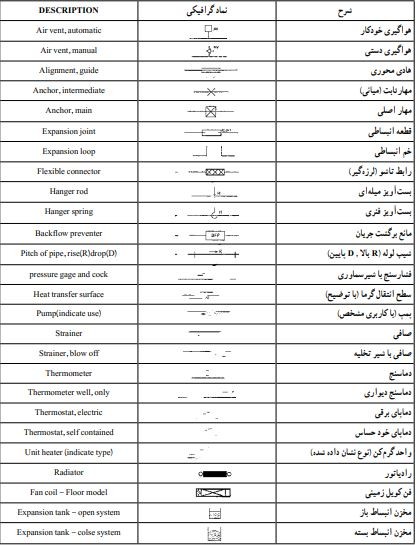

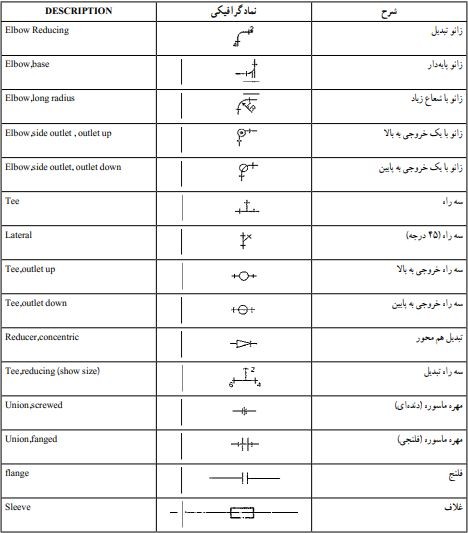

نقشه کشی

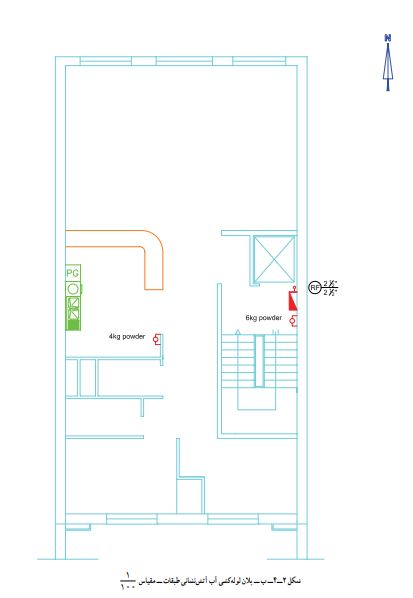

پلان یک ساختمان مسکونی 4 طبقه داده شده است:

سیستم آتش نشانی (آبی و کپسول) را ترسیم نمایید. برای ترسیم لوله کشی ابتدا محل جعبه هارا روی پلان مشخص می کنیم. برای هر طبقه یک جعبه آتش نشانی ( box Fire )ودرکنارهر جعبه یک عدد کپسول 6 کیلویی پودر قرار می دهیم.جعبه ها بایستی قابل دسترس اهالی ساختمان و خارج ازمنطقه آتش و بعد از درب ضد حریق قرار گیرند. محل قرارگیری کپسول ها در فضاهای موتورخانه، اتاقک آسانسور و محل استقرار با تابلوهای برق وکپسول ها ازنوع CO2 می باشد.

در فضای هر آشپزخانه یک عددکپسول 4 کیلویی پودر قرار می دهیم، سپس محل استقرار مخزن ذخیره و بوستر پمپ ها و شیر سیامی (قابل اتصال به ماشین آتش نشانی) را روی پلان مشخص می کنیم. جعبه ها را توسط لوله ای به قطر 2 به شبکه لوله کشی ( رایزر ) ارتباط می دهیم و هم چنین اتصال رایزر به مخزن ذخیره و بوستر پمپ ها و شیر سیامی در روی پلان ها ترسیم می کنیم به طوری که اگر آب از بوستر پمپ هدایت شود وارد شیر سیامی نشود و چنان چه آب از طریق شیر سیامی هدایت شود وارد بوستر پمپ نگردد. برای این کار از شیر یکطرفه استفاده می شود که بعد از پمپ ها و شیر سیامی قرار می دهیم. بعد از ترسیم لوله کشی روی پلان ها نسبت به ترسیم رایزر دیاگرام اقدام می کنیم.

برای ترسیم رایزر دیاگرام یک لوله قائم به قطر “1/2 2 به اندازه ارتفاع طبقات ترسیم می کنیم. در انتهای لوله قائم یک سوپاپ تخلیه هوا ( vent air ) و در پایین لوله قائم یک شیر تخلیه تعبیه می کنیم و جعبه آتش نشانی طبقات را توسط یک لوله “1/2 2 به لوله قائم ( رایزر ) وصل می کنیم.

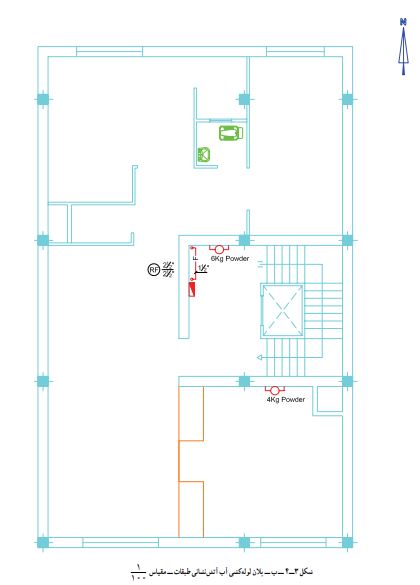

شکل های 3ــ4 پلان طبقات و رایزر دیاگرام لوله کشی اطفای حریق را نشان می دهد.
