بوبین وسیله‌ای است که انرژی را به صورت میدان مغناطیسی در هسته خود ذخیره می‌کند. این یعنی انرژی جریان الکتریکی را به انرژی میدان مغناطیسی تبدیل می‌کند و برعکس.

وقتی جریان عبوری از سیم‌پیچ‌های بوبین تغییر می‌کند، نیرویی تولید می‌شود که می‌خواهد این تغییر را خنثی کند.

بوبین یک سیم‌پیچ یا قطعه الکترونیکی است که دور یک هسته پیچیده می‌شود و به ذرات باردار در جریان انرژی می‌دهد، شبیه به کاری که باتری یا ژنراتور انجام می‌دهند.

دستگاه‌هایی که از جریان الکتریکی استفاده می‌کنند، مانند لامپ‌ها، موتورهای الکتریکی یا رایانه‌ها، و همچنین سیم‌های اتصال یا خطوط انتقال، همگی می‌توانند از بوبین بهره ببرند.

بوبین چیست؟

بوبین یک قطعه است که انرژی را به صورت میدان مغناطیسی در هسته خود ذخیره می‌کند. این یعنی انرژی جریان الکتریکی را به انرژی میدان مغناطیسی تبدیل می‌کند و برعکس.

وقتی جریان عبوری از سیم‌پیچ‌ها تغییر می‌کند، نیرویی تولید می‌شود که این تغییر را خنثی می‌کند. همچنین، تغییرات میدان مغناطیسی که به هسته بوبین وارد می‌شود، باعث تولید ولتاژ می‌شود.

مدارهای الکتریکی به روش‌های مختلفی دسته‌بندی می‌شوند. یک مدار جریان مستقیم (DC) جریانی را حمل می‌کند که فقط در یک جهت جریان دارد.

در مقابل، یک مدار جریان متناوب (AC) جریانی را حمل می‌کند که چندین بار در هر ثانیه جهت خود را تغییر می‌دهد، مانند بیشتر مدارهای خانگی.

در یک مدار سری، همه جریان از یک مسیر عبور می‌کند و از هر جزء مدار می‌گذرد. در یک مدار موازی، جریان به شاخه‌های مختلف تقسیم می‌شود و فقط بخشی از جریان از هر شاخه عبور می‌کند.

ولتاژ در هر شاخه از مدار موازی یکسان است، اما مقدار جریان می‌تواند متفاوت باشد.

به عنوان مثال، در یک مدار الکتریکی خانگی، همه چراغ‌ها و وسایل برقی ولتاژ یکسانی دارند، اما هر کدام با توجه به نیازشان مقدار متفاوتی جریان می‌کشند.

اگر چند باتری مشابه به صورت موازی وصل شوند، جریان بیشتری نسبت به یک باتری تنها فراهم می‌کنند، اما ولتاژ آن‌ها همان ولتاژ یک باتری باقی می‌ماند.

مدار الکتریکی وظیفه انتقال انرژی را دارد و انواع مختلفی دارد.

یک نوع مدار، جریان مستقیم (DC) است که در آن انرژی فقط در یک جهت حرکت می‌کند. مثالی از این نوع مدار، مدارهای خانگی است.

مدارهای دیگر مانند مدار موازی نیز وجود دارند که در آن‌ها جریان به شاخه‌های مختلف تقسیم می‌شود.

در مدارهای خانگی، ولتاژ مصرفی برای هر وسیله یا قطعه الکترونیکی متفاوت است و بستگی به نیاز هر دستگاه دارد.

اصول عملکرد

وقتی جریان از طریق سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود. اگر یک هسته فلزی را درون سیم‌پیچ قرار دهید، خطوط مغناطیسی ایجاد شده بر روی هسته فلزی متمرکز می‌شوند.

این باعث می‌شود که القای مغناطیسی در سیم‌پیچ به طور قابل ملاحظه‌ای افزایش پیدا کند نسبت به استفاده از هسته هوا.

وقتی جریان از طریق سیم‌پیچ عبور می‌کند، بخش عمده‌ای از شار مغناطیسی در هسته متمرکز می‌شود. در انتهای پیچه نیز کمی از شار مغناطیسی حضور دارد، ولی در خارج پیچه کمتر دیده می‌شود.

افزایش شدت مغناطیسی بوبین می‌تواند با افزایش تعداد دورهای سیم‌پیچ یا افزایش جریانی که از آن عبور می‌کند، به دست آید.

همچنین، مانند دیگر آهن‌رباها، بوبین یا شیر برقی دارای دو قطب، مثبت و منفی است که از طریق آن می‌توان جسمی را جذب یا دفع کرد.

سیم‌کشی سوئیچ بوبینی

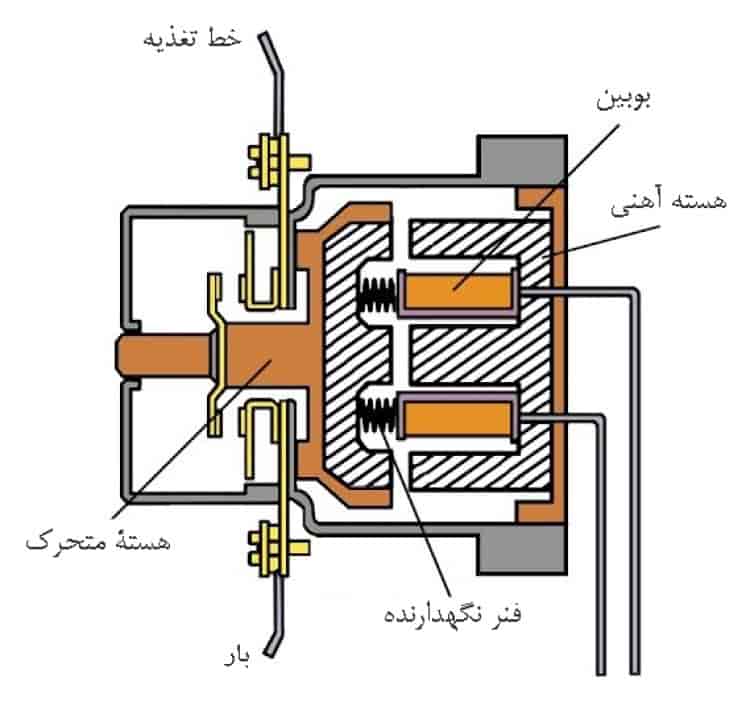

سوئیچ‌ها اغلب برای کنترل مدارهایی با جریان بالا استفاده می‌شوند. این سوئیچ‌ها دارای یک قسمت کنترلی با جریان کم هستند که توسط یک محرک مغناطیسی به نام سلونوئید یا بوبین کنترل می‌شود.

وقتی بوبین به جریان کم برقی وصل می‌شود، هسته اصلی آن به سوئیچی که جریان زیاد دارد، نیرو می‌آورد و آن را حرکت می‌دهد.

سوئیچ ها دارای چهار ترمینال است که دو ترمینال برای مدارهای با جریان کم استفاده می‌شود و دو ترمینال باقیمانده برای مدارهای با جریان زیاد سلونوئید مورد استفاده قرار می‌گیرند. برای نصب یک سوئیچ بوبینی، مراحل مختلفی وجود دارد.

متن بالا به زبان ساده و نگارش جدید به شرح زیر است:

برای نصب سوئیچ بوبینی و اتصال ترمینال‌های جریان بالا به آن، ابتدا سوئیچ را بررسی کنید و دستورالعمل‌های مربوط به موقعیت ترمینال‌ها را مشاهده کنید.

1. دو قطعه سیم سیاه را برید و یک سر یکی از آن‌ها را به ترمینال باتری متصل کنید.

2. سر دیگر سیم سیاه را به یکی از ترمینال‌های جریان بالای سوئیچ وصل کنید.

3. سیم سیاه و سفید دیگر را به ترمینال دیگر جریان بالای سوئیچ وصل کنید.

4. سر دیگر سیم مشابه را به ترمینال موتور DC وصل کنید.

5. یک قسمت از سیم قرمز را بریده و یک سر آن را به ترمینال مثبت موتور متصل کنید و قسمت دیگر را به ترمینال مثبت باتری وصل کنید.

6. دو قطعه سیم سیاه دیگر را برش دهید.

7. یک سر سیم اصلی را به ترمینال جریان پایین جریان اولیه سوئیچ وصل کنید.

8. سر باقیمانده را به یکی از ترمینال‌های سوئیچ 6 ولت وصل کنید و ترمینال باقیمانده را به ترمینال منفی باتری 6 ولت متصل کنید.

9. یک سیم قرمز را در ترمینال مثبت باتری قرار دهید و سر باقیمانده را به ترمینال کم جریان بعدی روی سوئیچ وصل کنید.

10. در نهایت، سوئیچ 6 ولت را روشن کنید تا موتور DC شروع به کار کند.

کاربرد‌ها

بوبین‌ها برای موارد زیر استفاده می‌شوند:

• مسدود کردن جریان متناوب در مدار
• اتصال کوتاه جریان مستقیم (ولتاژ)
• اندازه‌گیری زمان بر اساس کاهش جریان جریان
• ساخت مدار نوسانی
• ساخت فیلتر برای فرکانس‌های خاص
• کاهش یا افزایش ولتاژ
• و…

انواع بوبین

بوبین انواع مختلفی دارد که در ادامه در مورد آن‌ها توضیح خواهیم داد.

• لایه‌ای AC
• قاب C جریان مستقیم
• قاب D جریان مستقیم
• خطی
• دوار

لایه‌ای ac

بوبین AC از دو قسمت اصلی تشکیل شده است: یک هسته فلزی و یک سیم‌پیچ. این بوبین به گونه‌ای کار می‌کند که کارایی دستگاه‌ها را افزایش می‌دهد. این نوع بوبین معمولاً در تجهیزات پزشکی، دستگاه‌های صنعتی، چاپگرها و حتی در ساخت قفل‌ها استفاده می‌شود.

قاب d جریان مستقیم

بوبین قاب D جریان مستقیم به گونه‌ای طراحی شده است که دو قاب تکه‌ای دارد و سیم‌پیچ‌ها را پوشانده است. عملکرد این نوع بوبین شبیه به بوبین قاب C جریان مستقیم است و هر دو دارای عملکرد کنترل‌شده‌ای هستند؛ به همین دلیل بیشتر در برق متناوب استفاده می‌شوند. این بوبین‌ها عمدتاً در تجهیزات پزشکی و دستگاه‌های خودپرداز کاربرد دارند.

خطی

بوبین‌های خطی نوعی معروف از این محصولات هستند که در آن‌ها سیم‌ها به دور یک هسته فلزی پیچیده می‌شوند. این کار باعث می‌شود نیروی کششی یا فشاری به یک دستگاه مکانیکی وارد شود. این نوع بوبین معمولاً برای راه‌اندازی دستگاه‌ها استفاده می‌شود.

دوار

بوبین دوار یا چرخشی نوع خاصی از بوبین است که برای کاربردهای متفاوتی استفاده می‌شود. اجزای این بوبین مشابه سایر بوبین‌هاست، اما چیزی که آن را خاص می‌کند، عملکرد آن است. در بوبین دوار، هسته فلزی روی یک دیسک نصب شده و دارای شیارهای کوچکی است که این شیارها دقیقاً با شکاف‌های بدنه بوبین مطابقت دارند.

بوبین یک قطعه مهم در علم الکترونیک و مهندسی است که انرژی الکتریکی را به انرژی مغناطیسی و برعکس تبدیل می‌کند. این تجهیزات از یک هسته فلزی (مانند آهن یا فولاد سیلیسی) و یک سیم پیچیده شده به دور آن تشکیل شده‌اند. وقتی جریان الکتریکی از طریق سیم‌پیچ بوبین عبور می‌کند، میدان مغناطیسی در هسته ایجاد می‌شود که به شدت وابسته به تعداد دورهای سیم پیچ و شدت جریان است.

بوبین‌ها در بسیاری از دستگاه‌ها و سیستم‌ها استفاده می‌شوند، از جمله موتورهای الکتریکی، ژنراتورها، ترانسفورماتورها، رله‌ها، و تجهیزات الکترونیکی دیگر.

در موتورها، بوبین‌ها به عنوان بخش اصلی سیستم راه‌اندازی و عملکرد استفاده می‌شوند، در حالی که در ترانسفورماتورها برای تغییر ولتاژ و جریان استفاده می‌شوند.

هر بوبین می‌تواند دارای تعداد مختلفی از دورهای سیم‌پیچ باشد که هر کدام تأثیر متفاوتی بر روی خصوصیات مغناطیسی و الکتریکی آن دارند. انتخاب مناسب بوبین بستگی به نوع و کاربرد دستگاه یا سیستم دارد که در آن استفاده می‌شود.
